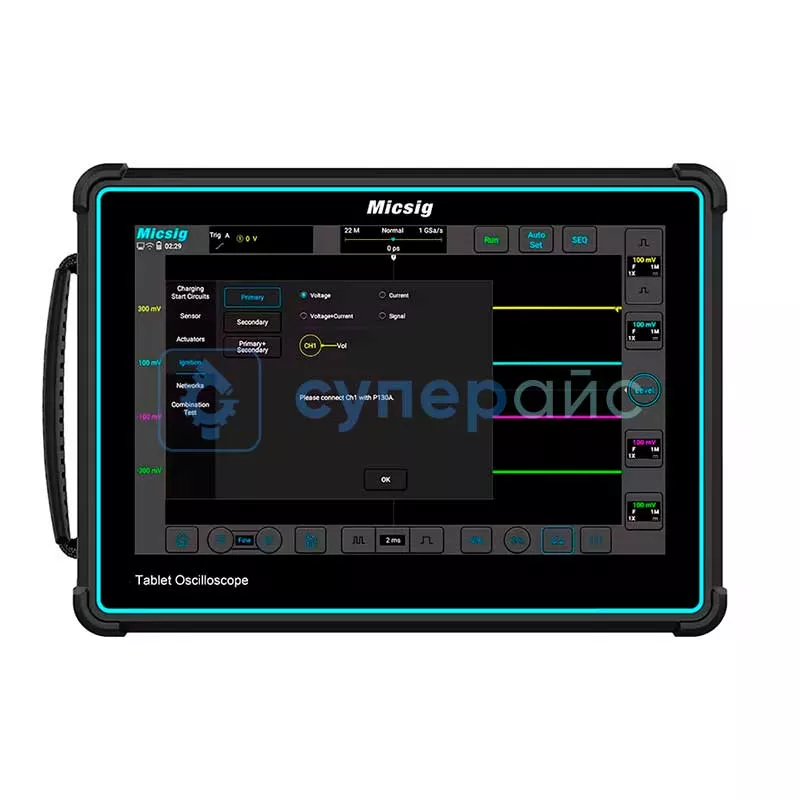

Сенсорный осциллограф Micsig ATO3004 (4 канала, 300 МГц)
Технические характеристики Micsig ATO3004
| Серия | ATO |
| Количество каналов | 4 |
| Полоса пропускания | 300 МГц |
| Время нарастания | ≤ 1,16 нс |
| Максимальная частота дискретизации | 2 ГВыб/с |
| Глубина записи | 220 Мб |
| Максимальная скорость захвата формы волны | 300 000 осц./с |
| Входной импеданс | 1 мОм / 50 Ом |
| Декодирование протоколов | RS-232/422/485/ UART, CAN, CAN FD, LIN, SPI, I2C |
| Горизонтальная система | |
| Коэффициент развёртки | 1 нс / дел - 1000 с / дел |
| Вертикальная система | |
| Ограничение полосы пропускания | 20 МГц, низкочастотный (до 30 кГц) |
| Вертикальная развёртка | 1 мВ / дел - 10 В / дел |
| Вертикальное разрешение | 8 бит |
| Общие характеристики | |
| Дисплей | 10,1-дюймовый сенсорный ЖК-дисплей, разрешение 1280 x 800 точек |
| Сетка области отображения осциллограммы | 11 х 10 делений |

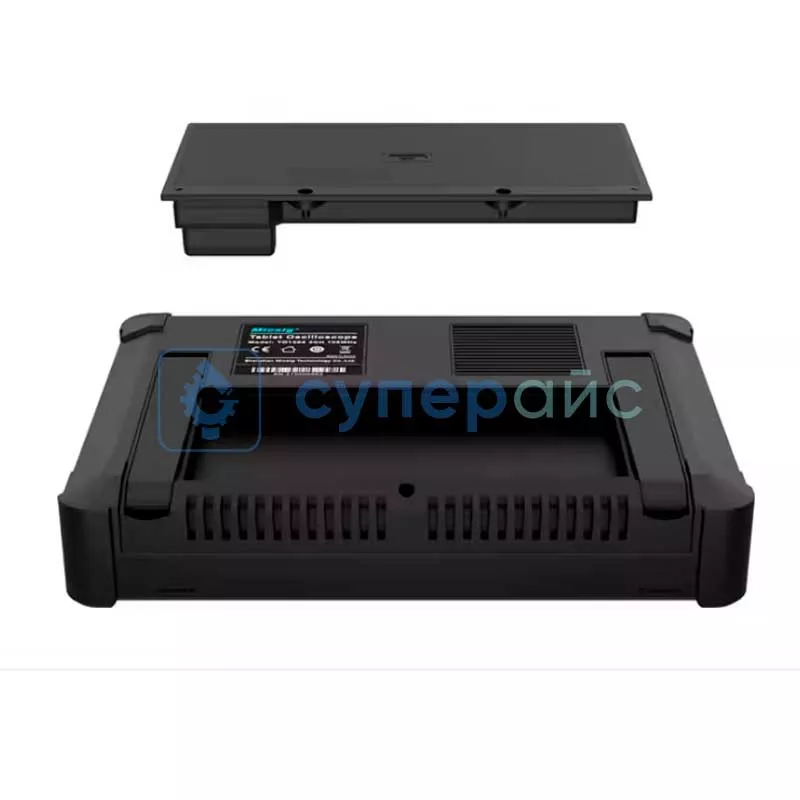

| Питание | литий-ионный аккумулятор 7,4 В, 7500 мАч время автономной работы 2 часа |
| Интерфейс | Wi-Fi, USB 3.0/2.0, USB type-C, HDMI |
| Встроенная память | 32 Гб |
| Сегментированный сбор данных для хранения | до 10 000 записей форм сигнала |
| Дистанционное управление | через мобильное приложение (Android, iOS) через ПК |
| Обновление ПО | через Wi-Fi |
| Передача данных | по FTP |
| Диагностика | цепи зарядки / запуска, зажигания, датчиков (расхода воздуха, педали газа, давления топлива и др.), исполнительных механизмов (приводы электромагнитных клапанов, топливного насоса, регуляторы давления масла и др.), сети (CAN L/H, CAN FD, LIN, Flexray, K line), комбинированные тесты (коленвал+распредвал, коленвал+первичное зажигание и др.) |
| Габариты в упаковке | 320 х 360 х 170 мм |
| Габариты осциллографа | 265 х 192 х 50 мм |
| Вес нетто | 1,9 кг |
| Вес брутто | 6,05 кг |
| Комплектация | осциллограф Micsig ATO3004 - 1 шт |
| щупы для осциллографа - 2 шт кабель BNC-бананы - 4 шт зажимы типа крокодил - 2 шт тестовая игла - 2 шт защитный колпачок BNC - 1 шт ремень для переноски - 1 шт защитная пленка - 1 шт шнур питания - 1 шт адаптер питания - 1 шт | |
| Совместимость | Кейс для осциллографа Micsig MS-SC-1 Сумка для осциллографа Micsig Oscilloscope Handbag Чемодан для осциллографа Micsig MS-SC-2 Токовый пробник AC/DC Micsig CP2100A Высоковольтный дифференциальный пробник Micsig DP10007 Дифференциальный пробник Micsig DP10013 Токовый пробник Micsig CP1003B Пробник осциллографический Micsig MDP702 Пробник Micsig MDP701 Осциллографический пробник Micsig MDP1502 Активный пробник для осциллографа Micsig MDP1501 Высоковольтный дифференциальный пробник Micsig MDP3002 Пробник для осциллографа Micsig MDP3001 Токовый пробник Micsig CP503B Преобразователь для осциллографа Micsig MDP700 Осциллографический пробник Micsig MDP1500 Высоковольтный дифференциальный пробник Micsig MDP3000 Активный пробник для осциллографа Micsig MOIP02P Дифференциальный пробник Micsig MOIP01P |
Осциллограф Micsig

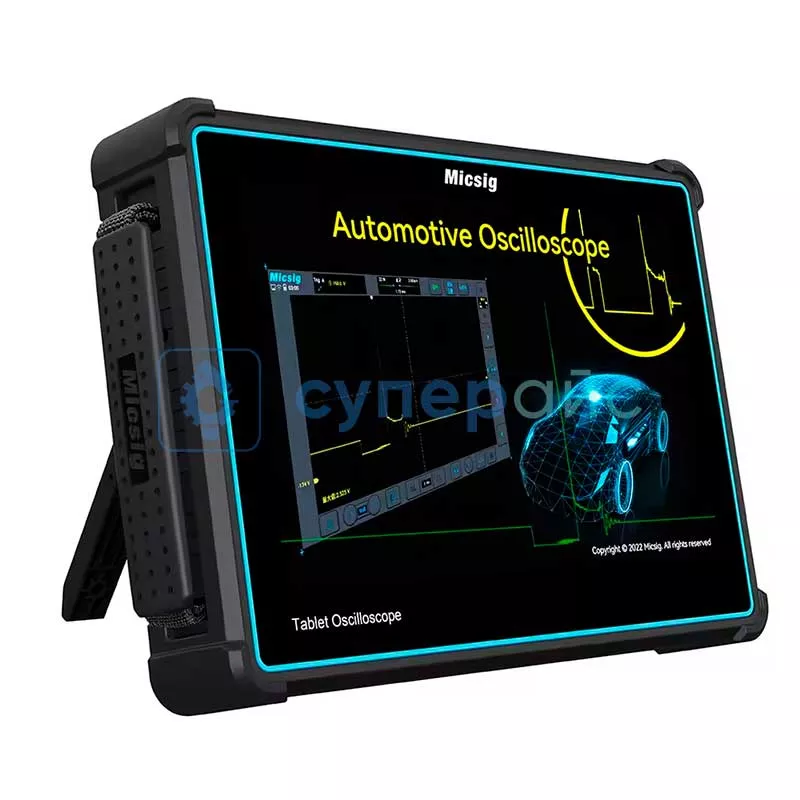

Осциллограф для автодиагностики планшетный с сенсорным экраном Micsig ATO3004 — функциональный инструмент для профессиональной диагностики автомобилей. Проводите комплексные проверки и выявляйте любые неисправности электрооборудования и автоэлектроники даже на выезде.
Точная проверка автомобильной электроники
Сенсорный осциллограф ATO3004 обеспечивает точную диагностику узлов автомобиля и проверку электронных систем, помогая выявить даже малейшие неисправности. Он подходит для анализа и оценки состояния разных систем в автомобиле:
- Проверка работоспособности и соответствия показаний датчиков.
- Оценка работы системы зажигания.
- Оценка стабильности передачи и точности управляющих сигналов.
- Поиск неприятностей и диагностика силового электрооборудования авто.
- Анализ дополнительных и вспомогательных систем, шин управления и контроля.
Прибор помогает оценить состояние электронных компонентов, выявить возможные проблемы до их полного выхода из строя или даже скрытые неисправности, что способствует эффективному ремонту авто.
За счёт полосы пропускания 300 МГц прибор подходит для детального анализа широкого спектра сигналов, а компактный планшетный дизайн делает его портативным и удобным в использовании. Через интерфейсы Wi-Fi, USB 3.0/2.0, USB type-C, HDMI осциллограф легко интегрируется с компьютерной системой или смартфонами, что позволяет сохранять данные, анализировать их, удалённо управлять прибором.
Обзорная таблица осциллографов Micsig
| Характеристики | ATO1004 | ATO2004 | ATO3004 | ATO2002 |
| Количество каналов | 4 | 4 | 4 | 2 |
| Полоса пропускания | 100 МГц | 200 МГц | 300 МГц | 200 МГц |
| Время нарастания | ≤ 3,5 нс | ≤ 1,75 нс | ≤ 1,16 нс | ≤ 1,75 нс |
| Максимальная частота дискретизации | 1 ГВыб/с | 2 ГВыб/с | 2 ГВыб/с | 1 ГВыб/с |
| Глубина записи | 110 Мб | 220 Мб | 220 Мб | 110 Мб |
| Максимальная скорость захвата формы волны | 78 000 осц./с | 300 000 осц./с | 300 000 осц./с | 78 000 осц./с |
| Сетка области отображения осциллограммы | 11 х 10 делений | |||
| Дисплей | 10,1-дюймовый сенсорный ЖК-дисплей, разрешение 1280 x 800 точек | |||
| Интерфейс | Wi-Fi, USB 3.0/2.0, USB type-C, HDMI | |||
| Встроенная память | 32 Гб | |||
| Питание | литий-ионный аккумулятор 7,4 В, 7500 мАч | |||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
