Учебный лабораторный стенд «Автоматизированная котельная на жидком и газообразном топливе»
Описание товара
Учебный стенд-тренажер «Автоматизированная котельная на жидком и газообразном топливе» предназначен для проведения лабораторно-практических занятий в учреждениях высшего образования, для получения базовых и углубленных профессиональных знаний и навыков в области эксплуатации котельных агрегатов. Учебный стенд-тренажер «Автоматизированная котельная на жидком и газообразном топливе» обеспечивает выполнение десяти лабораторных работ.
Комплекс снабжен учебно-методическими материалами.

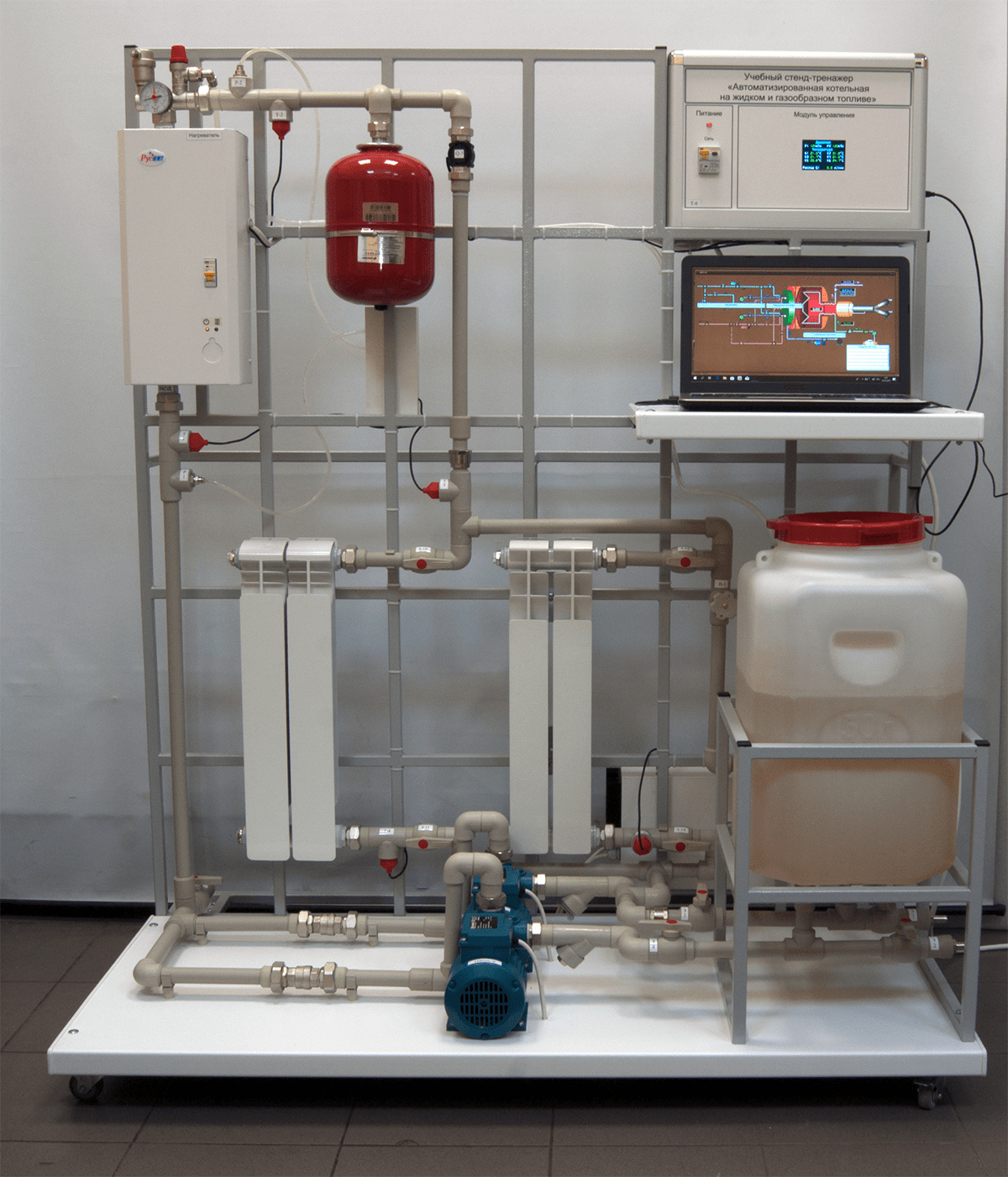

Стенд предназначен для изучения устройства и принципа работы автоматизированной котельной, экспериментального исследования процессов и работы автоматики в условиях изменения различных технологических параметров, работы в переходных и аварийных режимах. Работа газового котла и котла на жидком топливе имитирована при помощи лицензированного средства для управления учебным стендом-тренажёром. Математическая модель имитирует работу котла на всех режимах, учитывая внешние факторы и физику внутренних процессов (тип топлива, давление топлива, расход воздуха, разрежение воздуха в топке, удельную теплоту сгорания топлива и многие другие). Математическая модель имитирует работу котла на газовом и жидком топливе. Стенд имитирует работу системы отопления, выполняющую «отбор» тепловой мощности, контроль технологических параметров (давление, температура), имитацию неисправностей и аварийных режимов.
Информационно-измерительная система обеспечивает определение температуры жидкости на входе и выходе в устройство (котел), расход жидкости и давление.
Лицензированное средство для управления учебным стендом-тренажёром предназначено для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований на цветном дисплее для вывода информации. Лицензированное средство для управления учебным стендом-тренажёром включает в себя симулятор котла КВГМ-50 с возможностями управления элементами котла, выбора типа топлива, контроля авариных ситуаций в системе, мониторинга технологических параметров. Симулятор моделирует все режимы работы котла на основе высокоточной математической модели с учетом внешних факторов и физики внутренних процессов. ПК обеспечивает взаимодействие математической модели с физическим нагревательным котлом.
Корректный запуск лицензированного средства для управления учебным стендом-тренажёром производится только при наличии соединения модуля стенда для отображения результатов измерений приборами и управления с аппаратной частью лабораторного оборудования (USB соединение, радиоканал), а также при включенном питании лабораторного стенда. Учебный стенд-тренажер имеет средства для самодиагностики подключенных установок, выявления неисправных зон и датчиков.
Доступные модули управления выполнены в едином стиле. Задание значений параметров блоков осуществляется с помощью виртуальных энкодеров, позволяющих легко и быстро установить требуемую величину в доступном диапазоне значений. Управление возможно, как с помощью клавиатуры, так и манипулятором «мышь», а также с помощью виртуальной клавиатуры для планшетных устройств.

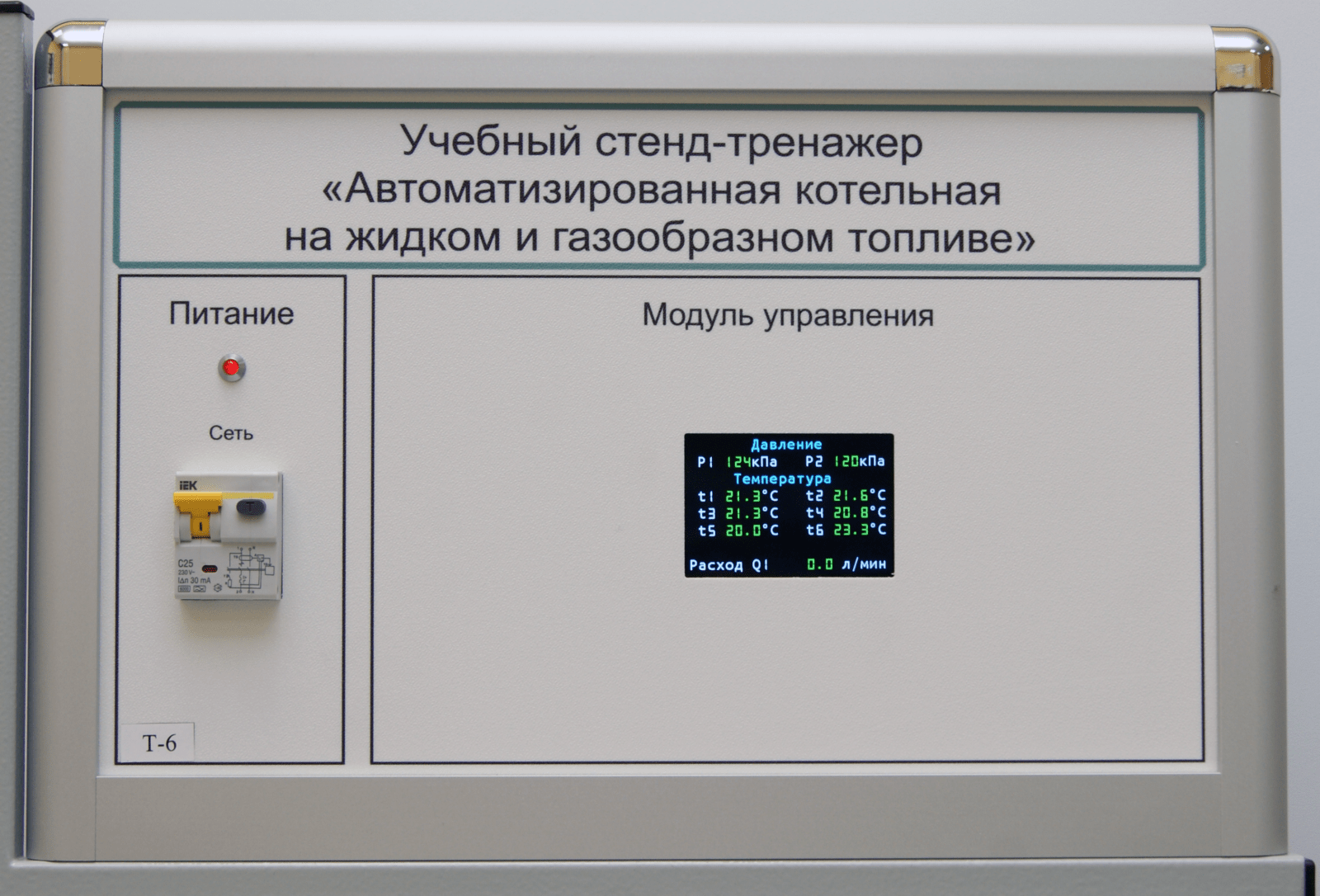

Доступные модули индикации лицензированного средства для управления учебным стендом-тренажёром выводят на цветной дисплей данные от измерительных приборов, датчиков и другого оборудования, которым снабжен лабораторный стенд.
Основные модули индикации позволяют сохранять данные, полученные от аппаратной части стенда, в графическом, табличном и текстовом форматах.
Лабораторные работы
- Правила техники безопасности при эксплуатации газовых котельных установок.
- Правила техники безопасности при работе с учебным стендом "Автоматизированная котельная на жидком и газообразном топливе".
- Общие сведения о котельных установках на жидком и газообразном топливе.
- Изучение устройства котла на жидком и газообразном топливе.
- Подготовка к работе, заполнение системы теплоносителем, запуск в работу гидравлического контура и системы измерений.
- Запуск установки в работу. Розжиг котла.
- Процессы, протекающие в разожженном котле. Коэффициент избытка воздуха.
- Экспериментальное определение мощности котла. Уравнение теплового баланса.
- Определение тепловой нагрузки.
- Аварийные режимы. Выявление неисправностей.
Технические характеристики
| Лабораторных | 10 |
|---|
