Комплект учебно-лабораторного оборудования "Гидравлика систем водоснабжения ЖКХ" ЛО-ГСВ-ЖКХ

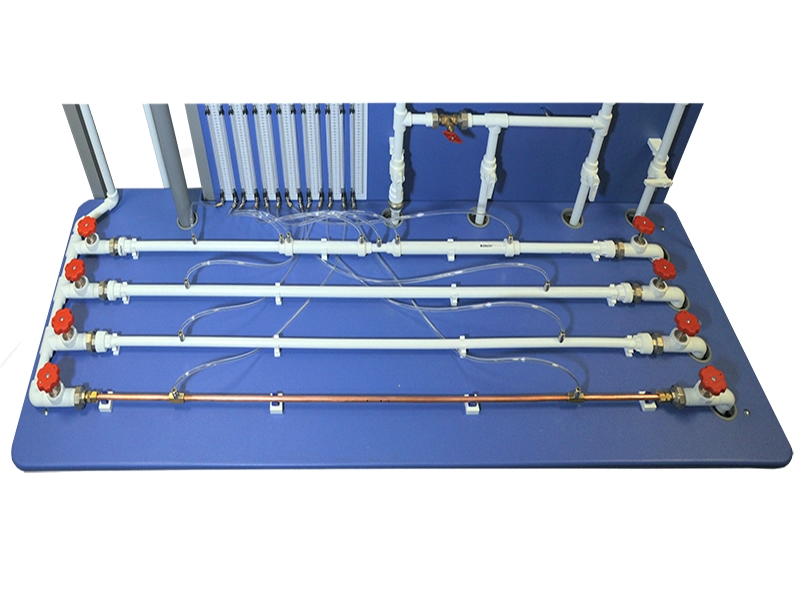

Учебно-лабораторное оборудование размещено на металлической подвижной раме и содержит гидравлический бак, установленный под столешницей стенда. Подача воды в систему осуществляется при помощи насоса. На столешнице, выполненной из влагостойкого материала, размещены исследуемые трубопроводы, краны и вентили управления. Измерение потерь давления осуществляется пьезометрическими трубками, установленными на вертикальной панели стенда.
Базовая комплектация:
Лабораторный стенд "Гидравлика систем водоснабжения ЖКХ" | 1 |
Дополнительная комплектация:
Обучающая система ПО LMS Zarnitza | 1 |
Дополнительное оборудование и программное обеспечение (ПО):
- Обучающая система ПО LMS Zarnitza.
Комплект учебно-лабораторного оборудования "Гидравлика систем водоснабжения ЖКХ" предназначен для изучения гидравлического сопротивления в опытных трубопроводах, мерной диафрагме, клиновой задвижке, z-образном вентиле, тройнике, отводе, а также экспериментально получать рабочие характеристики центробежного насоса. Измерительная система позволяет определять давления в различных точках системы, расходы (при помощи расходомера и объемным способом), скорости течения жидкости в разных точках системы.
Комплект учебно-лабораторного оборудования с учебно-методическими материалами предназначен для обучения в общеобразовательных учреждениях, учреждениях начального, среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков при изучении гидравлики, гидромеханики и проведения лабораторных работ по курсу общей гидравлики. Одновременно работы проводятся с группой из 2-3 обучающихся.
Комплектация
1. Лабораторный стенд "Гидравлика систем водоснабжения ЖКХ".
2. Сетевой кабель питания.
3. Вывеска с названием стенда.
4. Паспорт изделия.
5. Руководство по эксплуатации.
6. Методические рекомендации по выполнению лабораторных работ.
Состав
- Универсальная опорная рама.
- Столешница.
- Гидравлический бак.
- Бак напорный.
- Бак измерительный.
- Трубопроводный модуль (медь Ду15,20, ППР Дн20).
- Блок диафрагмы.
- Исследуемую клиновую задвижку.
- Исследуемый z-образный вентиль.
- Краны шаровые для переключения и управления режимами работы оборудования.
- Датчики давления (комплект).
- Счетчик (расходомер).
- Панель пьезометрических трубок.
- Питающий насос.
Учебно-методическое пособие по проведению лабораторных работ
1. Исследование характеристик трубопроводов различных типов и диаметров, сопоставление потерь напора при равных расходах.2. Исследование потерь давления (напора) при течении через местное сопротивление в виде тройника, определение коэффициента гидравлического сопротивления.
3. Исследование потерь давления (напора) при течении через местное сопротивление в виде отвода, определение коэффициента гидравлического сопротивления.
4. Исследование потерь давления (напора) при течении через местное сопротивление в виде диафрагмы, определение коэффициента гидравлического сопротивления.
5. Исследование потерь давления (напора) при течении через местное сопротивление в виде задвижки, определение коэффициента гидравлического сопротивления регулирующего устройства.
6. Исследование потерь давления (напора) при течении через местное сопротивление в виде вентиля, определение коэффициента гидравлического сопротивления регулирующего устройства.
7. Определение напорных характеристик насоса.
