Робот-тренажер манекен "Антон-2

Описание, предназначение, способ эксплуатации

Тренажер-манекен представляет собой имитацию полноростового взрослого пострадавшего и предназначен для отработки приемов сердечно-легочной реанимации с возможностью контроля качества выполнения упражнений.

Тренажёр имеет режим дополненной реальности, который осуществляет возможность с помощью мобильного приложения для отображения виртуальных объектов в виде органов человека: кровеносной системы, сердца, легких и сердца с гортанью, органов брюшной полости, расположенных на торсе человека с анимированием по готовым сценариям.

Тренажер-манекен оборудован системой датчиков и устройств, предназначенных для имитации процессов жизнедеятельности человека, диагностируемых в полевых условиях, а также для контроля над правильностью проведения реанимационных мероприятий.

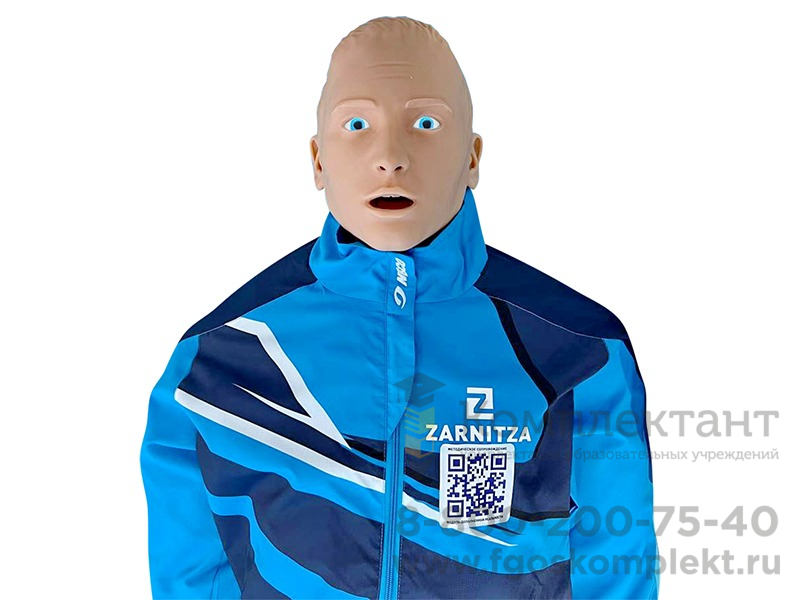

Тренажер-манекен имеет подвижное соединение тела с головой, имитирующее шейный отдел позвоночника. В конструкции манекена предусмотрены детали и узлы в виде анатомических ориентиров (грудная клетка, мечевидный отросток грудины, ключица, соски, реберные дуги, адамово яблоко) для корректного проведения реанимационных мероприятий. Также в манекене размещен батарейный отсек автономного источника питания для работы с манекеном в полевых условиях и от сети через источник питания 12 В.

Предусмотрено два режима работы с тренажером-манекеном – взрослый и детский, которые позволяют отрабатывать навыки реанимационных мероприятий у взрослых и детей соответственно. Обеспечивается светозвуковая индикация контроля выполнения СЛР.

Тренажер предназначен для отработки таких навыков как:

- Внутривенная инъекция для забора/переливания крови и установки катетера;

- Внутримышечная инъекция (делается под углом 90° значительно ускоряет доставку лекарственного препарата к больным органам или системам организма);

- Подкожная инъекция (делается под углом 45° и позволяет достигнуть очень медленного и равномерного всасывания лекарственного препарата в кровоток).

Тренажер-манекен позволяет учащимся, курсантам или сотрудникам предприятий приобретать знания по оказанию первой помощи и отрабатывать навыки, необходимые для проведения следующего комплекса реанимационных мероприятий:

• диагностика состояния пострадавшего (определение состояния зрачков задается инструктором);
• транспортировка пострадавшего;
• контроль проведения ИВЛ по подъему грудной клетки;
• подготовка пострадавшего к проведению реанимационных мероприятий, при выполнении упражнения необходимо расстегнуть или ослабить поясной ремень манекена (опционально) и освободить грудную клетку от одежды, а также придать голове правильное положение;
• выполнение непрямого массажа сердца;
• выполнение искусственной вентиляции легких способами "изо рта в рот" и "изо рта в нос";
• изменение ригидности грудной клетки (взрослая – детская) с помощью замены пружин;
• первая медпомощь при ожогах, переломах (включая наложение фиксирующих повязок и шин), кровотечениях;
• наглядная демонстрация циркуляции крови от сердца к мозгу во время выполнения СЛР за счет встроенных световых индикаторов красного цвета, которые располагаются в груди, шее и голове манекена.

Возможности тренажера-манекена предусматривают звуковое и световое сопровождение занятий, информирующее о правильном/неправильном выполнении заданного упражнения.

Обучение на тренажере-манекене предусматривает работу в шести основных режимах:

• учебно-демонстрационный режим, используемый для отработки отдельных реанимационных мероприятий;
• тестовый режим реанимации одним спасателем (2:15);
• тестовый режим реанимации двумя спасателями (1:5);
• тестовый режим реанимации (2:30);
• тестовый режим реанимации (30:2), рекомендованный Европейским советом по реанимации (ERC);
• взрослый и детский режимы:

- во взрослом режиме упражнение выполняется по нормативам оказания помощи взрослому человеку;
- в детском режиме упражнение выполняется по нормативам оказания помощи подростку (необходимое давление, оказываемое на грудную клетку при выполнении упражнения, уменьшается).

Для проведения обучения в условиях, максимально приближенных к реальным, и оценки эффективности приобретенных навыков введен дополнительный режим "Эксперт", позволяющий проводить СЛР без визуализации выполняемых действий, с последующей выдачей заключения о ходе выполнения упражнения.

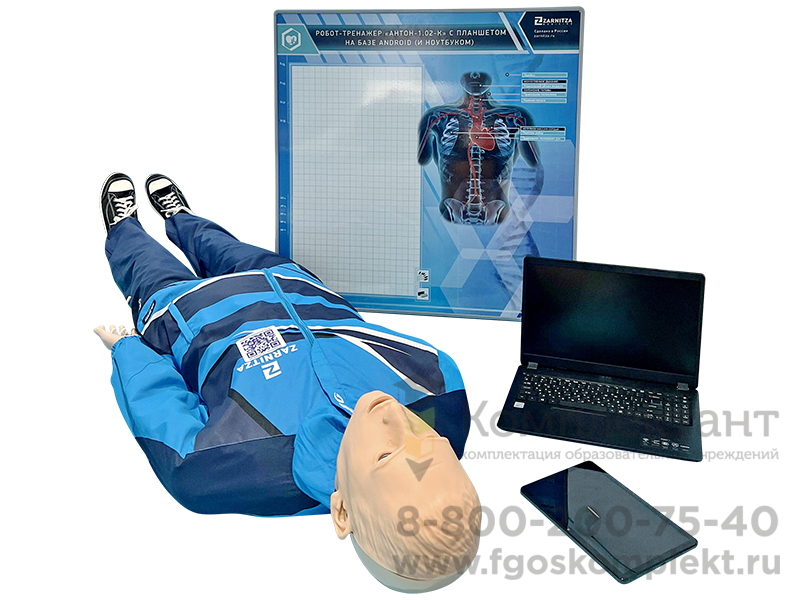

В комплект поставки тренажера-манекена входит настенное электрифицированное табло с маркерным антибликовым покрытием, а также планшет на базе Android и ноутбук. На лицевой стороне табло изображена анатомия человека и размещена двухцветная светодиодная индикация. Каждому индикатору соответствует состояние одного из базовых параметров проведения реанимационных мероприятий. Зеленый свет индикаторов сигнализирует о правильном выполнении действий, красный – о неправильном. Также на лицевой стороне табло размещено разлинованное поле для нанесения разноцветными маркерами изображений, пометок и комментариев.

В целях гигиены при выполнении манипуляций на тренажере предусмотрена смена имитации легких и имитации кожи грудной клетки и лицевой маски.

Анатомические особенности робота-тренажера:

• размер торса и пропорции аналогичны телосложению взрослого человека;
• конечности сгибаются в суставах:

- тазобедренном,
- коленном,
- локтевом,
- плечевом,
- голеностопном;

• возможность запрокидывания головы;
• лицевая маска тренажера, выполненная из эластичного силикона, полностью визуально и тактильно создает имитацию кожи человека, что позволяет проводить мероприятия по выведению нижней челюсти и прижатию крыльев носа при выполнении СЛР;
• накладные травмы и ранения различной степени тяжести с возможностью замены и установки на любую часть тела робота-тренажера для отработки первичных навыков оказания первой помощи:

- рваная рана,
- открытый перелом,
- закрытый перелом,
- огнестрельное ранение,
- резаная рана,
- ожог 2 степени,
- ожог 3 степени,
- колотая рана.

Состав комплекта визуального и тестирующего оборудования:

1. Анатомическое светодинамическое табло для отслеживания правильности выполняемых действий.

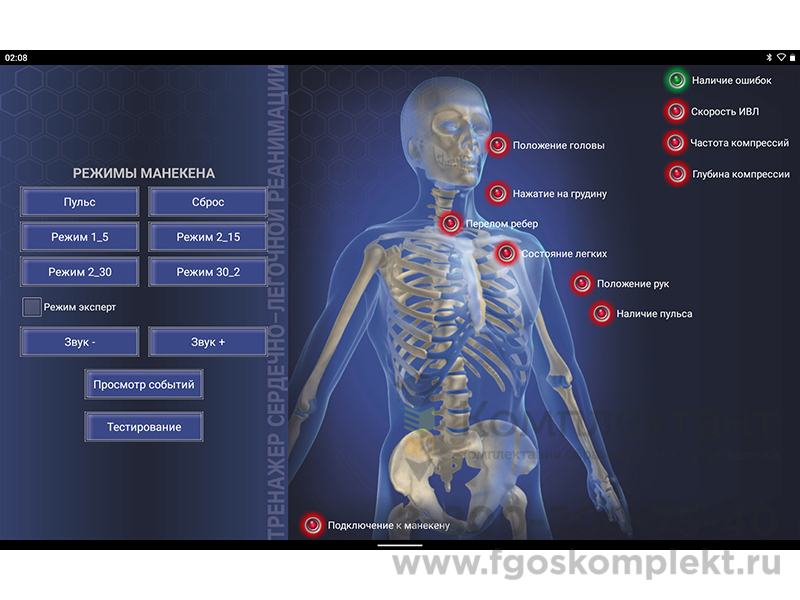

2. Программное обеспечение на базе Android. Позволяет управлять и наблюдать за действиями на роботе-тренажере. Установлено на планшете.

Имеет следующие показатели:

• режимы манекена;
• просмотр событий проведенных мероприятий;
• громкость звука;
• голосовое сопровождение допущенных ошибок после окончания мероприятий;
• положение головы;
• нажатие на грудину;
• перелом ребер;
• состояние легких;
• положение рук;
• наличие пульса;
• подключение к манекену;
• наличие ошибок;
• скорость ИВЛ;
• частота компрессий;
• глубина компрессий.

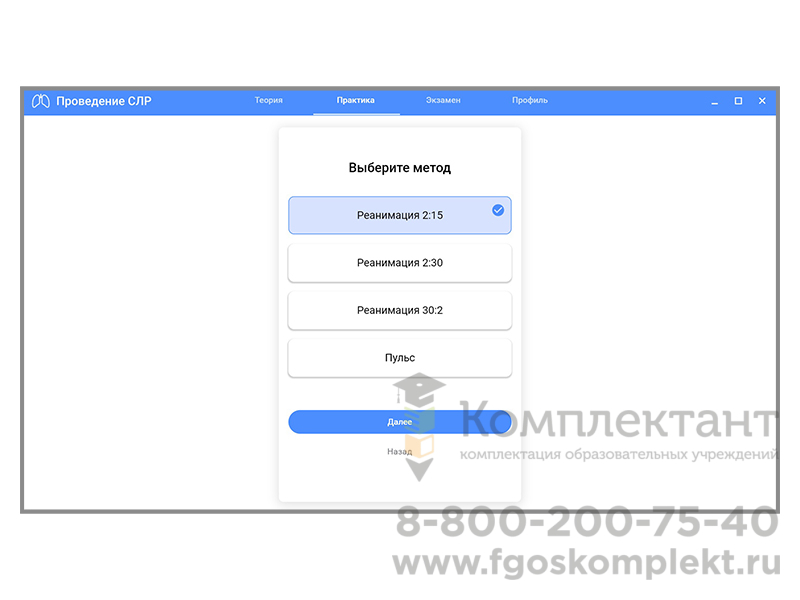

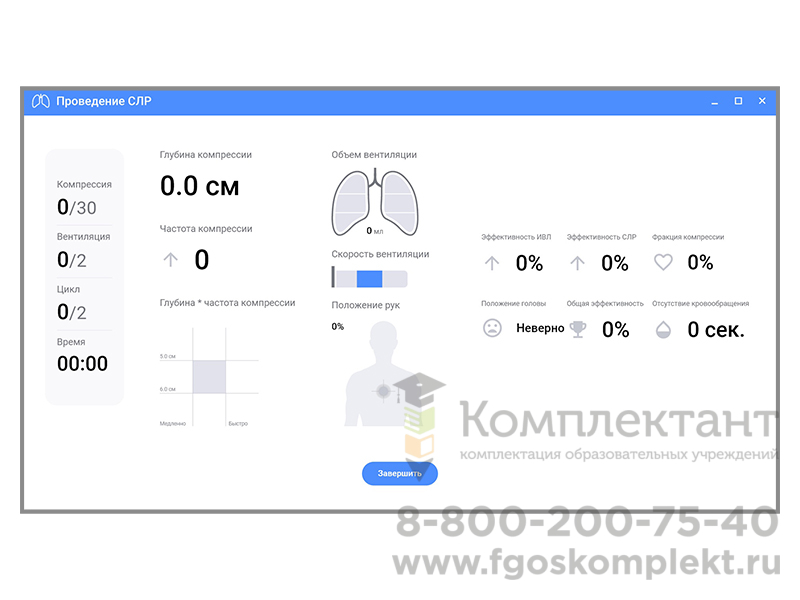

3. Программное обеспечение на базе Windows. Позволяет управлять и наблюдать за действиями на роботе-тренажере. Установлено на ноутбуке. (Предназначено для инструктора)

Имеет следующие показатели:

• режимы манекена;
• просмотр событий проведенных мероприятий;
• голосовое сопровождение допущенных ошибок после окончания мероприятий;
• положение головы;
• нажатие на грудину;
• перелом ребер;
• положение рук;
• наличие пульса;
• наличие ошибок;
• скорость ИВЛ (цифровое значение в секундах);
• глубина компрессий (цифровое значение в сантиметрах);
• состояние легких (цифровое значение в миллилитрах);
• частота компрессий (цифровое значение в компрессиях/ минутах);
• анимационные подсказки;
• теоретическая база для выполнения упражнения СЛР;
• программное переключение режима детский и взрослый.

Функциональные особенности робота-тренажера:

• работа от сети 220 В;
• наличие функции "Виртуальный учитель";
• работа по беспроводному каналу связи;
• работа с помощью батареек типа АА;
• сменная лицевая маска;
• сменные воздушные дыхательные пути;
• сменная манишка грудной клетки;
• глаза представляют собой фоточувствительные LED-дисплеи автоматически отображающие реакцию зрачков на свет и реанимационные действия;

• съемные конечности.

На планшете предустановлено мультимедийное программное обеспечение с интуитивно понятным интерфейсом, не требующим дополнительного обучения для пользователей с любым уровнем подготовки, включающим в себя программу тестирования для проверки знаний по оказанию первой помощи при следующих травмирующих факторах:

• механические,
• термические (ожоги, обморожения),
• химические,
• электрические.

• поражение электрическим током (напряжение до 1000 В);
• поражение электрическим током (напряжение выше 1000 В);
• поражение электрическим током при обрыве линии электропередачи;
• падение с опоры при ремонте электросети;
• попадание в зону замыкания фазы на землю;
• поражение электрическим током бытового напряжения 220 В;
• ожог лица и глаз химическими веществами;
• отравление при попадании ядовитых веществ в желудок;
• химический ожог без повреждения целостности кожного покрова;
• химический ожог с повреждением целостности кожного покрова;
• отравление парами хлора;
• отравление угарным газом.
