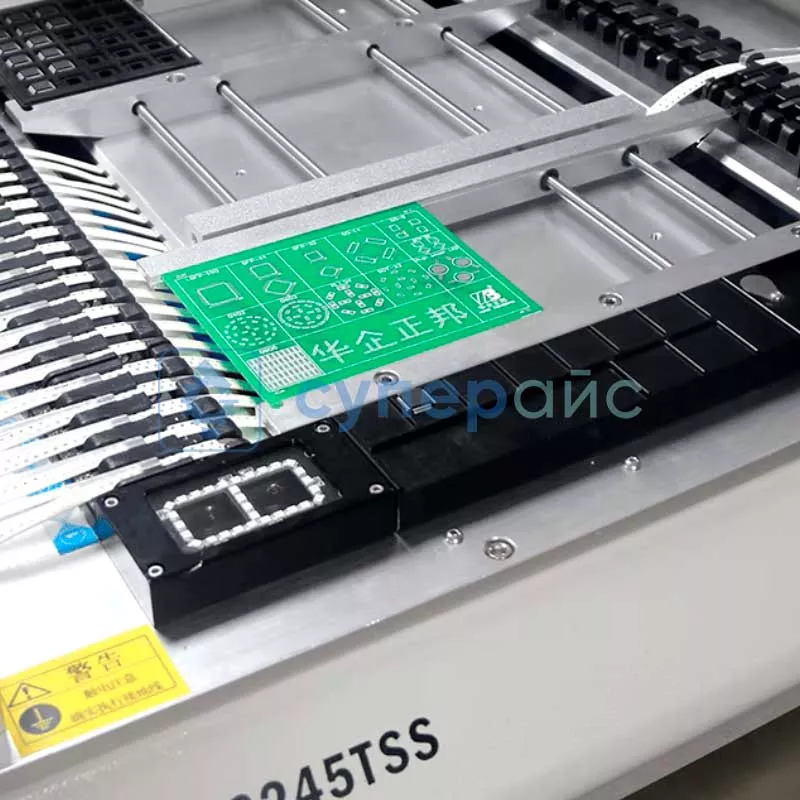

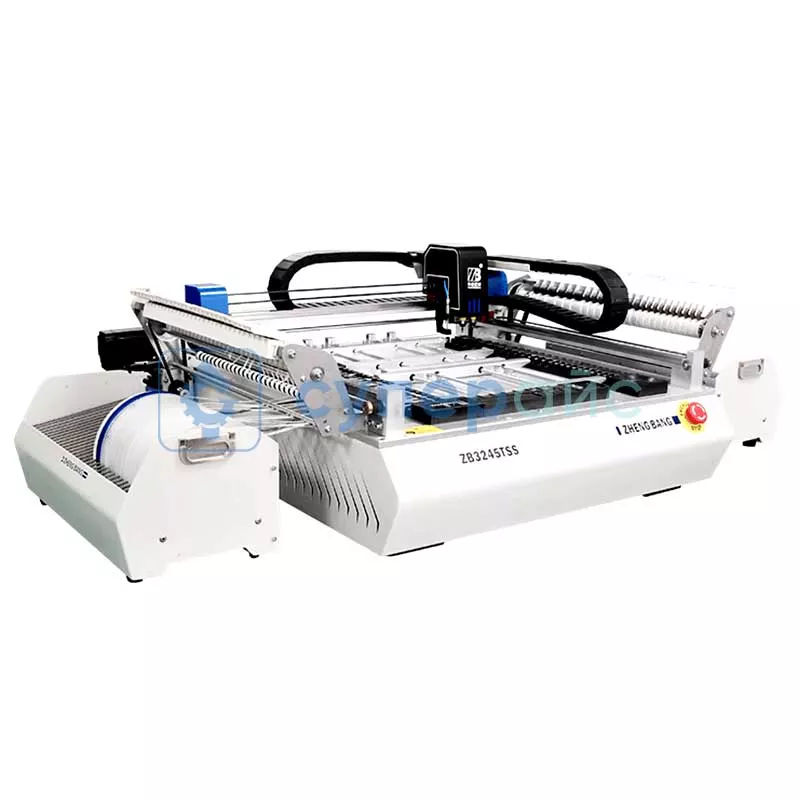

Автоматический установщик компонентов Zhengbang 3245TSS
Технические характеристики ZHENGBANG 3245TSS
| Режим работы | автоматический |
| Количество монтажных головок | 2 |
| Тип монтажных головок | серия Juki |
| Средняя скорость | 4500 компонентов в час, с системой наблюдения 5500 компонентов в час, без системы наблюдения 8000 компонентов в час, теоретическая максимальная скорость |
| Точность позиционирования | 0,025 мм |
| Минимальный размер печатной платы | 10 x 10 мм |
| Максимальный размер печатной платы | 320 x 450 мм, без лотка 320 x 220 мм, с лотком |
| Максимальная толщина печатной платы | ≤ 2 мм |
| Допустимое значение деформации печатной платы | < 1 мм |
| Максимальный диапазон перемещения по оси Z | 19 мм |
| Угол поворота по оси Z | 0 - 360° |
| Максимальный диапазон перемещения по оси X Y | 450 x 530 мм |
| Количество мест для питателей Feeder и ширина ленты | кол-во: 40, ширина: 8 мм кол-во: 8, ширина: 12 мм кол-во: 4, ширина: 16 мм кол-во: 2, ширина: 24 мм |
| Количество мест для поддона с компонентами | 1 шт |
| Вибрационный питатель | специальный питатель ZHENGBANG |
| Применимые элементы | RC (0402, 0603, 0805, 1206 и другие) LED светодиоды (0603, 0805, 3014, 5050 и другие) Чип (SOT, SOP, QFN, BGA и другие) |
| Система наблюдения | |
| Количество камер | 1 большая камера контроля PCB 2 маленьких камеры контроля PCB 1 камера печатной платы |
| Диапазон распознавания | максимум 20 x 20 мм |
| Автоматическое определение отклонений | есть |
| Автоматическая двойная идентификация маркировки печатной платы | есть |
| Система управления | |
| Операционная система | Windows 7 |
| Программное обеспечение | researching and development independently |
| Совместимый формат файлов | CSV. TXT. |
| Общие характеристики | |
| Источник питания | 220 В ± 10% 50 Гц |
| Мощность давления вакуумного захватчика | 0,4 МПа |
| Мощность вакуумного захватчика | 150 Вт |
| Габариты | 990 x 730 x 385 мм |
| Вес | 112 кг |
| Комплектация | автоматический установщик компонентов Zhengbang 3245TSS – 1 шт |
| Совместимость | Вакуумный захват Zhengbang TPJXZ-500 для SMT установщиков Вакуумная насадка Zhengbang TPJXZ-501 для SMT установщиков Вакуумное сопло Zhengbang TPJXZ-502 для SMT установщиков Вакуумное сопло Zhengbang TPJXZ-503 для SMT установщиков Вакуумный захват Zhengbang TPJXZ-504 для SMT установщиков Вакуумный захватчик Zhengbang TPJXZ-505 для SMT установщиков Вакуумная насадка Zhengbang TPJXZ-506 для SMT установщиков Вакуумный захват Zhengbang TPJXZ-507 для SMT установщиков Вакуумное сопло Zhengbang TPJXZ-508 для SMT установщиков |
Машина для монтажа компонентов Zhengbang 3245TSS
Автоматический установщик компонентов Zhengbang 3245TSS — технологичное решение для поверхностного монтажа. Это оборудование оптимизирует производственные процессы, повышает производительность и точность сборки. Подходит как для массового, так и для мелкосерийного производства.
Оборудование для профессиональных задач
Установка оборудована системой управления с четырьмя высокоточными камерами, что гарантирует точное размещение компонентов на плате. Благодаря увеличенной скорости существенно сокращает время производства и повышает общую производительность линии.
Преимущества модели:
- Гарантировано точное позиционирование компонентов с погрешностью 0,025 мм.
- Возможная скорость установки достигает 8 000 компонентов в час.
- Поддержка различных типов элементов: LED, RC, чипов BGA и множества других конфигураций.
- Интуитивно понятный интерфейс и простое обслуживание.
- Совместимость с обширным перечнем вакуумных захватчиков расширяет возможности оборудования.
- Компактные размеры дают экономию пространства на производственной линии.
Этот установщик компонентов подходит для производственных предприятий, стремящихся к автоматизации и эффективности сборочных процессов. Соответствует отраслевым стандартам качества и безопасности, что делает его выбором для разных отраслей, включая электронику или телекоммуникации. Выбирая Zhengbang 3245TSS, вы инвестируете в современное и надёжное оборудование, которое удовлетворит ваши требования к качеству и оперативности монтажа.
Обзорная таблица установщиков SMD компонентов Zhengbang
| Характеристики | ZB3245TS | ZB3245T | 3245TSS | ZB3545TP |
| Тип управления | Автоматический | |||
| Количество монтажных головок | 2 | 2 | 2 | 4 |
| Максимальная средняя скорость установки компонентов, комп./ч | 6000 | 4000 | 8000 | 7500 |
| Точность позиционирования, мм | 0,025 | |||
| Количество камер системы контроля | 2 | Нет | 4 | 6 |
| Количество мест для питателей Feeder | 27 | 27 | 54 | 38 |
| Максимальный диапазон перемещения по оси X Y | 430 x 530 мм | 410 x 490 мм | 450 x 530 мм | 655 x 575 мм |
| Максимальный диапазон перемещения по оси Z | 10 мм | 10 мм | 19 мм | 12 мм |
| Максимальный размер печатной платы | 320 x 450 мм | 320 x 450 мм | 320 x 450 мм | 350 x 450 мм |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
