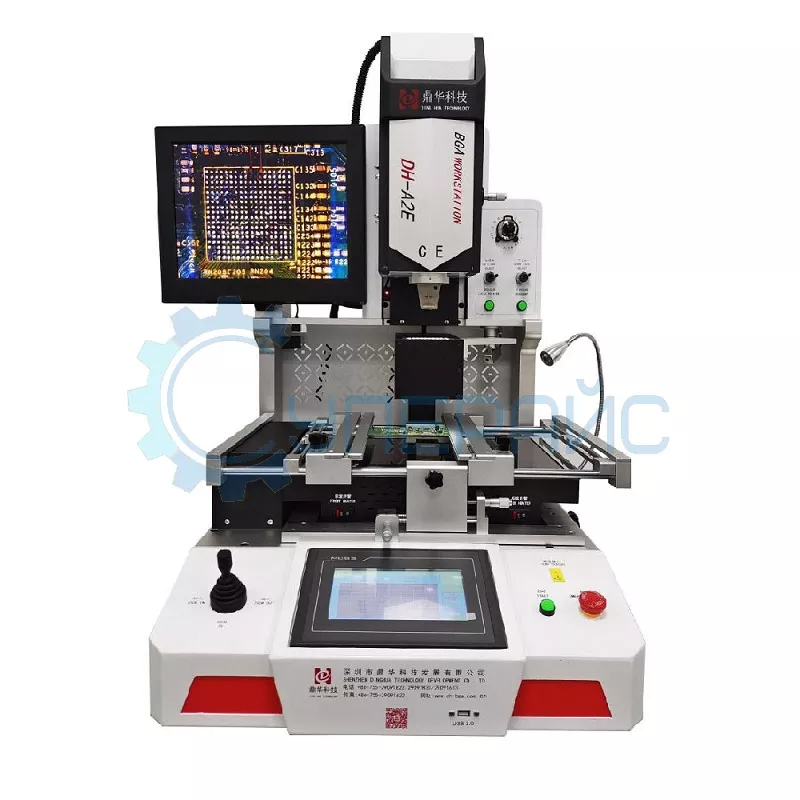

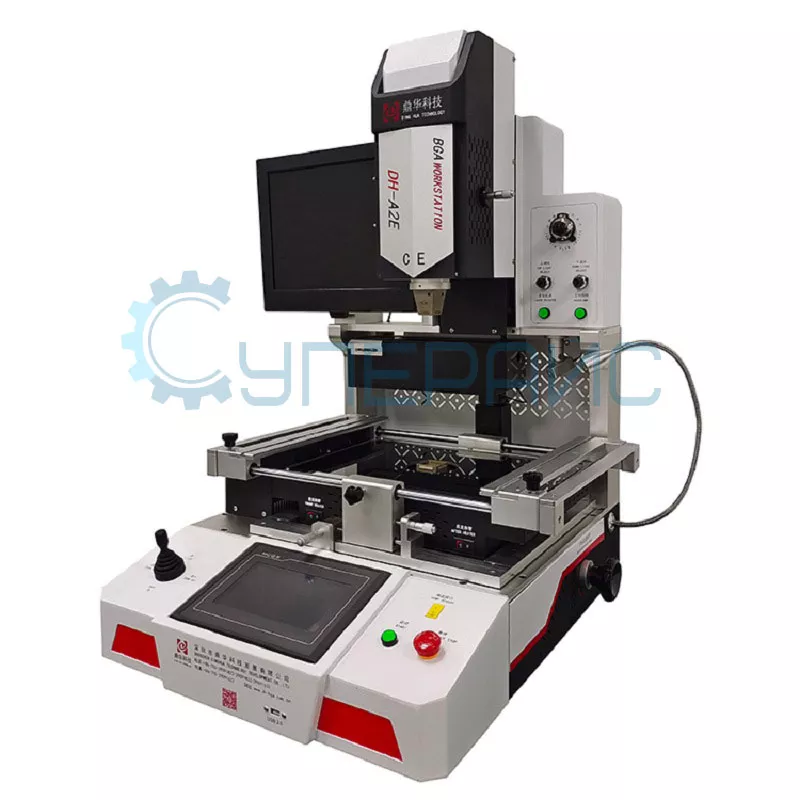

Инфракрасная станция для пайки Dinghua DH-A2E с автоматической установкой и позиционированием чипа
0
1 071 653 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Гарантия 5 лет
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Компания Dinghua обновила внешний вид станции. Она может быть представлена в новом или старом дизайне, в зависимости от партии поставки. Уточняйте информацию у менеджеров.
Технические характеристики Dinghua DH-A2E
| Рабочее напряжение | переменный ток 220 В ± 10%, 50/60 Гц |
| Мощность | 4900 Вт |
| Размеры BGA чипов | не более 80 х 80 мм минимальный размер 2 х 2 мм |
| Размеры печатной платы | не более 400 х 450 мм минимальный размер 10 х 10 мм |
| Подсветка рабочей зоны | одна светодиодная лампа (регулируется под любым углом) |
| Дополнительные держатели для платы | да |
| Применение | свинцовая и бессвинцовая пайка |
| Хранение термопрофилей | 50000 групп |
| Позиционирование | V-образный паз, регулировка по оси X, универсальные крепления |
| Точная настройка рабочего стола | ± 15 мм вперед-назад ± 15 мм вправо-влево |
| Минимальное расстояние между компонентами | 0,15 мм |
| Контроль температуры | К-термопара, замкнутый контур |

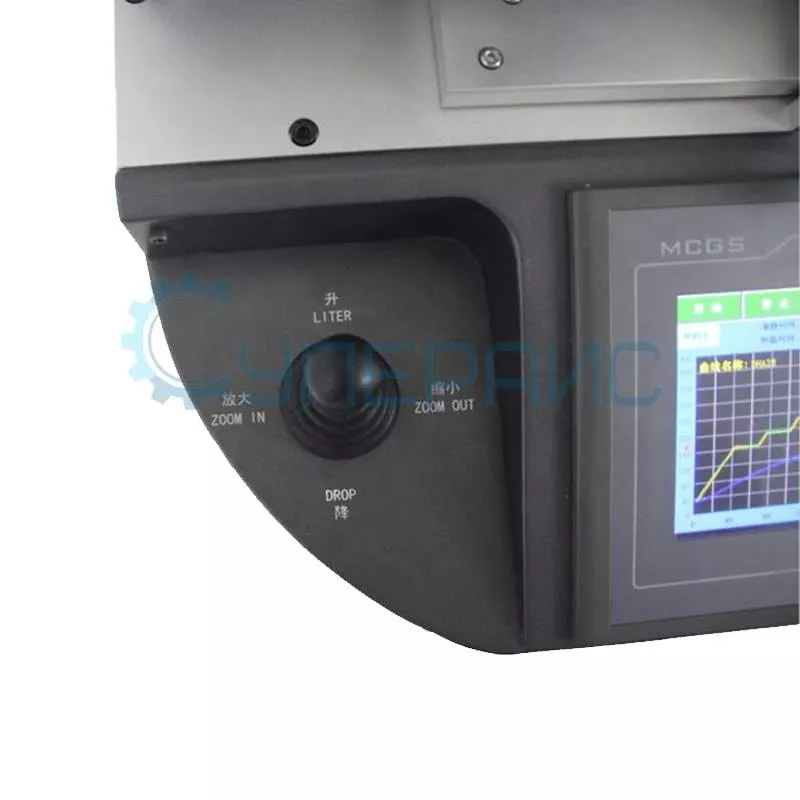

| Управление | высокочувствительный модуль контроля температуры, сенсорный экран, контроллер PLC |
| Точность температуры | ± 2°С |
| Объектив | разделение 2 цветов, увеличение, автофокус, микро-настройка |
| Охлаждение | вентилятор |
| Точная оптическая система позиционирования | лазерное указатель, видеокамера Panasonic CCD, вращение камеры на 90° |
| Операционная система | Windows |
| Интерфейс для подключения к компьютеру | USB 2.0 |
| Внешний датчик температуры | да |
| Защита от перегрева | да |
| Автоматическое вытягивание и складывание объектива камеры для захвата и установки чипа BGA | да |
| Принудительное охлаждение печатной платы | да |
| Вакуумный захватчик | да |
| Аварийный выключатель и функция автоматического выключения | да |
| Регулировка верхнего воздушного потока | да |
| Система автоматической подачи чипов | да |
| Установка и изменение пароля | да |
| Режимы работы | ручной и автоматический (автоматический монтаж и демонтаж BGA) |
| Язык интерфейса | китайский, английский |
| Характеристики верхнего нагревателя | |
| Мощность | 1200 Вт |
| Нагревательный элемент | термовоздушный |
| Характеристики нижнего нагревателя | |
| Мощность | 1200 Вт |
| Нагревательный элемент | термовоздушный |
| Характеристики ИК подогревателя | |
| Мощность | 2400 Вт |
| Нагревательный элемент | инфракрасный |
| Общие характеристики | |
| Дисплей | 7-дюймовый сенсорный HD дисплей |
| Габариты | 850 х 700 х 600 мм |
| Вес | 70 кг |
| Комплектация | инфракрасная паяльная станция Dinghua DH-A2E - 1 шт HD монитор – 1 шт сменные насадки для верхнего нагревателя 31 х 31 мм, 38 х 38 мм, 41 х 41 мм – 3 шт сменные насадки для нижнего нагревателя 34 х 34 мм, 55 х 55 мм – 2 шт универсальное крепление – 4 шт металлические присоски - 5 шт шестигранный ключ - 3 шт крепёжный винт - 6 шт опорный винт - 4 шт кисть – 1 шт инструкция по эксплуатации - 1 шт |
| Совместимость | Верхний термовоздушный нагреватель для ИК паяльных станций Dinghua Керамический нагреватель для ИК паяльных станций Dinghua (240х60 мм, 600 Вт) Термопара для инфракрасных паяльных станций Dinghua Вакуумная присоска для пинцета к ИК паяльным станциям Dinghua (15 мм) Присоска для вакуумного пинцета к инфракрасным паяльным станциям Dinghua (10 мм) Высокотемпературная присоска для вакуумного пинцета для ИК паяльных станций Dinghua (8 мм) Мундштук для вакуумного пинцета для ИК паяльных станций Dinghua |
Профессиональная паяльная станция Dinghua DH-A2E – проводник в мир высоких технологий
Инфракрасная паяльная станция Dinghua DH-A2E представляет из себя профессиональный инструмент для монтажа/демонтажа большого разнообразия чипов с PCB плат. Эргономика прибора продумана с учётом безопасного и эффективного использования станции оператором. Функционал паяльной станции включает в себя множество высокотехнологичных элементов, разработанных для качественного проведения работ требующих точности и скорости. Рассмотрим основные функции станции.
Точная система контроля температуры:
- повышение температуры нагрева чипа происходит плавно и поэтапно;
- возможность сохранить десятки тысяч температурных характеристик;
- автоматическая система регулировки температуры PID вместе с PLC модулем даёт точный нагрев не превышающий отклонение в ±2ᵒ С;
- внешний подключаемый датчик позволяет анализировать температуру и вносить корректировки в процесс нагрева;
- регулировка верхнего воздушного потока позволяет избежать снос мелких SMD элементов с поверхности платы;
- ИК нагреватель защищён термостойким стеклом предотвращающим попадание мелких электронных компонентов на поверхность нагревателя.
Позиционная оптическая система:

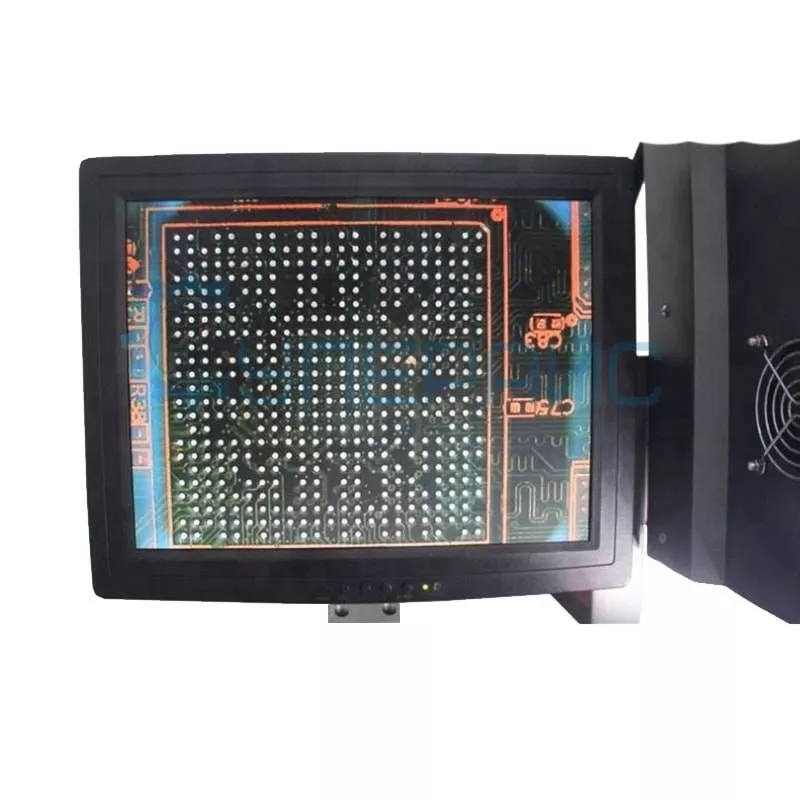

- видеокамера высокого разрешения передаёт чёткую картинку позволяющую рассмотреть самые мелкие детали;
- HD – цифровой дисплей высокого качества;
- встроенный лазерный указатель;
- мощная система подсветки;
- микрометр для выравнивания угла наклона микросхемы;
- микрометр для выравнивания печатной платы относительно микросхемы;
- автоматический захват микросхемы с подставки для установки её на место пайки.
Система безопасности:
- автоматическая система захвата микросхемы оборудована датчиком давления для защиты PCB от повреждения;
- звуковое предупреждение об окончании нагрева за 5 секунд до завершения;
- при завершении процесса пайки включается система охлаждения;
- защита от токов утечки;
- кнопка аварийной остановки.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
