Линия SMD монтажа Zhengbang ZB3245TS
0
655 293 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Гарантия 5 лет
Характеристики
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Технические характеристики ZHENGBANG ZB3245TS
| Режим работы | автоматический |
| Количество монтажных головок | 2 |
| Тип монтажных головок | серия Juki |
| Средняя скорость | 5000 компонентов в час |
| Точность позиционирования | 0,025 мм |
| Минимальный размер печатной платы | 10 x 10 мм |
| Максимальный размер печатной платы | 320 x 450 мм, без лотка 320 x 220 мм, с лотком |
| Максимальная толщина печатной платы | ≤ 2 мм |
| Допустимое значение деформации печатной платы | ≤ 1 мм |
| Максимальный диапазон перемещения по оси Z | 10 мм |
| Угол поворота по оси Z | 0 - 360° |
| Максимальный диапазон перемещения по оси X Y | 430 x 530 мм |
| Количество мест для питателей Feeder и ширина ленты | кол-во: 20, ширина: 8 мм кол-во: 4, ширина: 12 мм кол-во: 2, ширина: 16 мм кол-во: 1, ширина: 24 мм |
| Количество мест для поддона с компонентами | 1 шт |
| Вибрационный питатель | специальный питатель ZHENGBANG |
| Применимые элементы | RC (0402, 0603, 0805, 1206 и другие) LED светодиоды (0603, 0805, 3014, 5050 и другие) Чип (SOT, SOP, QFN, BGA и другие) |
| Система наблюдения | |
| Количество камер | 1 камера контроля PCB 1 камера контроля захвата компонентов |
| Диапазон распознавания | максимум 22 x 22 мм |
| Автоматическое определение отклонений | есть |
| Автоматическая двойная идентификация маркировки печатной платы | есть |
| Система управления | |
| Операционная система | Windows 7 |
| Программное обеспечение | researching and development independently |
| Совместимый формат файлов | CSV |
| Общие характеристики | |
| Источник питания | 220 В ± 10% 50 Гц |
| Мощность давления вакуумного захватчика | 0,4 МПа |
| Мощность вакуумного захватчика | 150 Вт |
| Габариты | 1180 x 840 x 600 мм |
| Вес брутто | 94 кг |

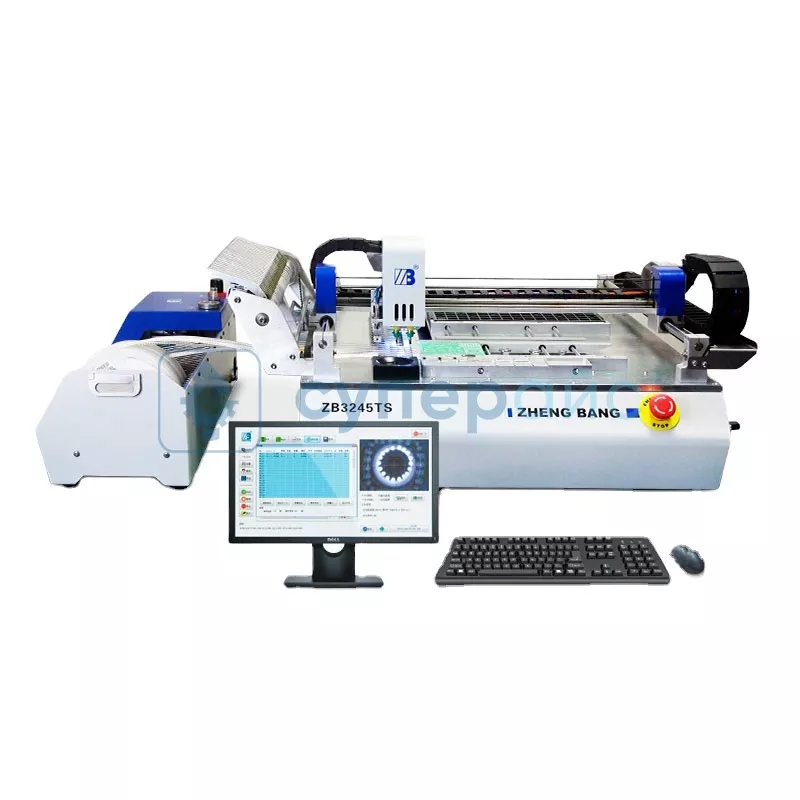

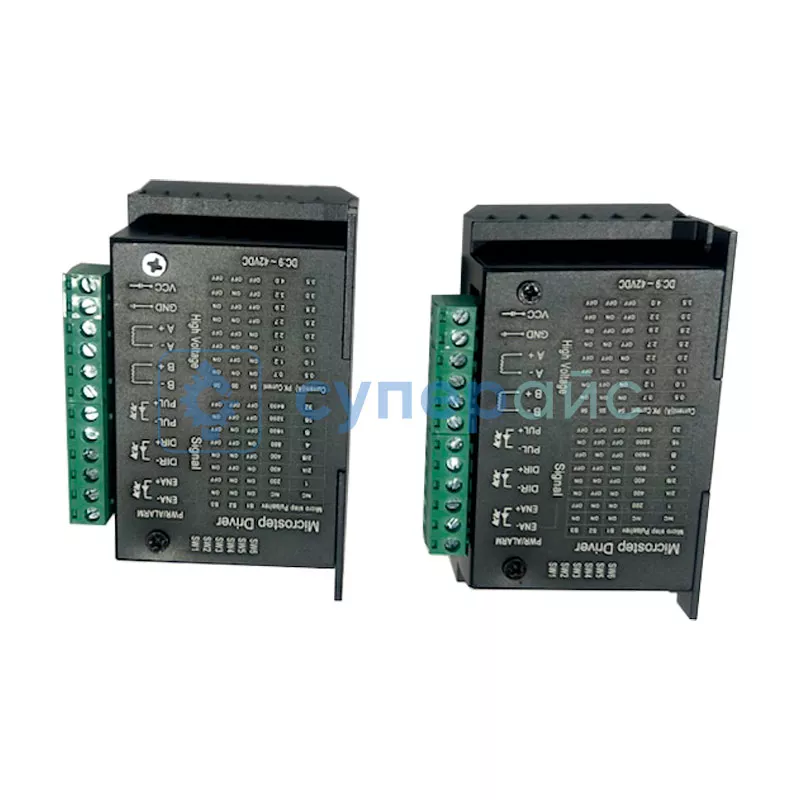

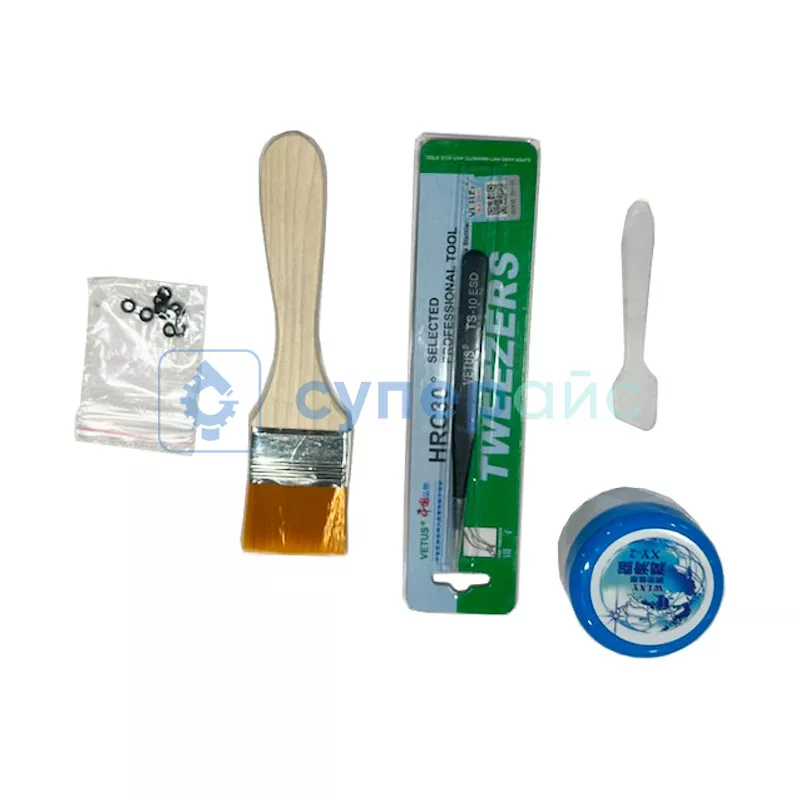

| Комплектация | линия SMD монтажа Zhengbang ZB3245TS – 1 шт монитор - 1 шт мышь - 1 шт клавиатура - 1 шт пластиковые инструменты - 1 набор плата управления - 2 шт шнур питания - 1 шт шестигранные ключи - 1 набор VGA-кабель - 1 шт сопла - 1 набор резиновые уплотнители - 1 набор кисть - 1 шт флюс - 1 шт пинцет - 1 шт пластиковая лопатка - 1 шт |
| Совместимость | Вакуумный захват Zhengbang TPJXZ-500 для SMT установщиков Вакуумная насадка Zhengbang TPJXZ-501 для SMT установщиков Вакуумное сопло Zhengbang TPJXZ-502 для SMT установщиков Вакуумное сопло Zhengbang TPJXZ-503 для SMT установщиков Вакуумный захват Zhengbang TPJXZ-504 для SMT установщиков Вакуумный захватчик Zhengbang TPJXZ-505 для SMT установщиков Вакуумная насадка Zhengbang TPJXZ-506 для SMT установщиков Вакуумный захват Zhengbang TPJXZ-507 для SMT установщиков Вакуумное сопло Zhengbang TPJXZ-508 для SMT установщиков |

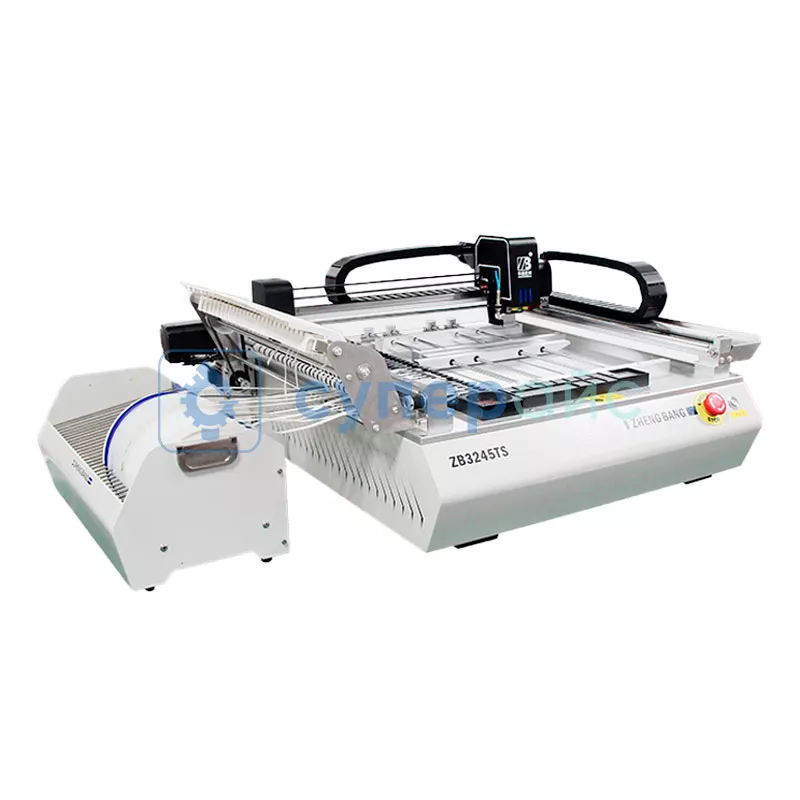

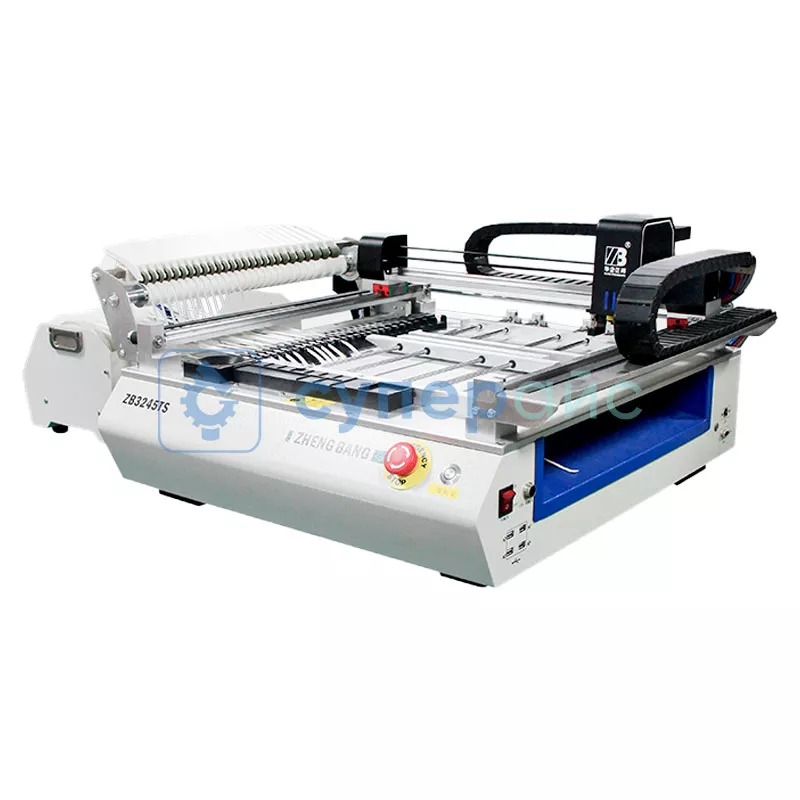

SMD установщик Zhengbang ZB3245TS
SMD установщик Zhengbang ZB3245TS — это функциональное решение для автоматической установки электронных компонентов на печатные платы. Устройство объединило в себе производительность, простоту эксплуатации и точность, что делает его выбором для производств различного масштаба.
Особенности линии монтажа компонентов
Установщик работает под управлением ПО в среде Windows 7, что обеспечивает удобство настроек и лёгкость интеграции в существующие системы.
Преимущества линии:
- Поддерживает размеры плат до 320 x 450 мм, что позволяет выпускать разные типы изделий.
- Оборудован двумя высокоскоростными монтажными головками, гарантирующими точное и быстрое размещение компонентов.
- Тип монтажных головок серии Juki исключает ошибки и гарантирует качество монтажа, что особенно важно при создании сложных и высокоплотных плат.
- Поддерживает автоматический режим работы, что даёт возможность задавать оптимальный вариант для конкретного производственного процесса.
- Полная поддержка формата CSV. упрощает подготовку и запуск новых проектов.
- Высокоточные оптические системы двумя камерами визуального контроля вместе с алгоритмами позиционирования допускают минимальные ошибки при установке элементов.
Автоматический установщик SMD компонентов Zhengbang ZB3245TS — это высокотехнологичное оборудование для сверхточного быстрого монтажа. Функциональность и производительность делают его выбором для компаний, стремящихся оптимизировать промышленные процессы и повысить качество продукции.
Обзорная таблица установщиков SMD компонентов Zhengbang
| Характеристики | ZB3245TS | ZB3245T | 3245TSS | ZB3545TP |
| Тип управления | Автоматический | |||
| Количество монтажных головок | 2 | 2 | 2 | 4 |
| Максимальная средняя скорость установки компонентов, комп./ч | 5000 | 4000 | 8000 | 7500 |
| Точность позиционирования, мм | 0,025 | |||
| Количество камер системы контроля | 2 | Нет | 4 | 6 |
| Количество мест для питателей Feeder | 27 | 27 | 54 | 38 |
| Максимальный диапазон перемещения по оси X Y | 430 x 530 мм | 410 x 490 мм | 450 x 530 мм | 655 x 575 мм |
| Максимальный диапазон перемещения по оси Z | 10 мм | 10 мм | 19 мм | 12 мм |
| Максимальный размер печатной платы | 320 x 450 мм | 320 x 450 мм | 320 x 450 мм | 350 x 450 мм |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
