Ремонт гидравлических насосов

Цель:

Изучить устройство, назначение и принцип действия динамических и объемных насосов.

Задачи:

1. Изучить навыки безопасного, правильного и быстрого выполнения операций по сборке и разборке гидравлических насосов.
2. Выполнить операции сборки и разборки изучаемого оборудования – аксиально-поршневого насоса с наклонным блоком. Классифицировать оборудование по совокупности отличительных признаков.
3. Выполнить операции сборки и разборки изучаемого оборудования – аксиально-поршневого насоса с наклонным диском. Классифицировать оборудование по совокупности отличительных признаков.
4. Выполнить операции сборки и разборки изучаемого оборудования – пластинчатого насоса двукратного действия. Классифицировать оборудование по совокупности отличительных признаков.
5. Выполнить операции сборки и разборки изучаемого оборудования – пластинчатого насоса однократного действия. Классифицировать оборудование по совокупности отличительных признаков.
6. Выполнить операции сборки и разборки изучаемого оборудования – поршневого насоса. Классифицировать оборудование по совокупности отличительных признаков.
7. Выполнить операции сборки и разборки изучаемого оборудования – радиально-поршневого насоса с золотниковым распределением. Классифицировать оборудование по совокупности отличительных признаков.
8. Выполнить операции сборки и разборки изучаемого оборудования – радиально-поршневого насоса с клапанным распределением. Классифицировать оборудование по совокупности отличительных признаков.
9. Выполнить операции сборки и разборки изучаемого оборудования – центробежно-вихревого насоса. Классифицировать оборудование по совокупности отличительных признаков.
10. Выполнить операции сборки и разборки изучаемого оборудования – центробежного насоса с открытым рабочим колесом. Классифицировать оборудование по совокупности отличительных признаков.
11. Выполнить операции сборки и разборки изучаемого оборудования – центробежного насоса с закрытым рабочим колесом. Классифицировать оборудование по совокупности отличительных признаков.
12. Выполнить операции сборки и разборки изучаемого оборудования – шестеренного насоса с внутренним зацеплением. Классифицировать оборудование по совокупности отличительных признаков.
13. Выполнить операции сборки и разборки изучаемого оборудования – шестеренного насоса с внешним зацеплением. Классифицировать оборудование по совокупности отличительных признаков.

Имитационный тренажер может применятся:

• Для проведения лекций и семинаров для создания представления обзорного характера по гидравлическим насосам; систематизация и обобщение знаний по гидравлическим насосам.
• Для проведения лабораторных работ, т.е. получения знаний на основе процесса получения и обработки экспериментальных данных — количественных характеристик реальных физических величин, определяющих поведение исследуемого объекта, процесса или явления, подтверждающих или опровергающих сформулированные целевые функции проведения эксперимента. Обучающий физический эксперимент, ставящий целью отработку основных приемов и технологий планирования и проведения эксперимента, включая его основные этапы: формулировка цели и задач исследований, определение способов и методов достижения цели, используемое оборудование и технологии.
• Для сертификации или аттестации, т.е. для оценки навыков и профессиональных умений специалистов с целью их последующей сертификации или аттестации.
• Для проведения практикума, т.е. практического изучения устройства, принципа работы, наладки, регулировки оборудования, характерного для осваиваемой профессии. Выполнение заданий с использованием специализированного оборудования.
• Для тренинга и повышения квалификации путем формирования и совершенствования у обучаемых профессиональных навыков и умений, необходимых им для управления материальным объектом. Многократное выполнение обучаемыми действий, свойственных управлению реальным объектом.

Перечень основных объектов тренировки по сборке/разборке гидравлических насосов следующий:

1. Аксиально-поршневой насос с наклонным блоком.
2. Аксиально-поршневой насос с наклонным диском.
3. Пластинчатый насос двукратного действия.
4. Пластинчатый насос однократного действия.

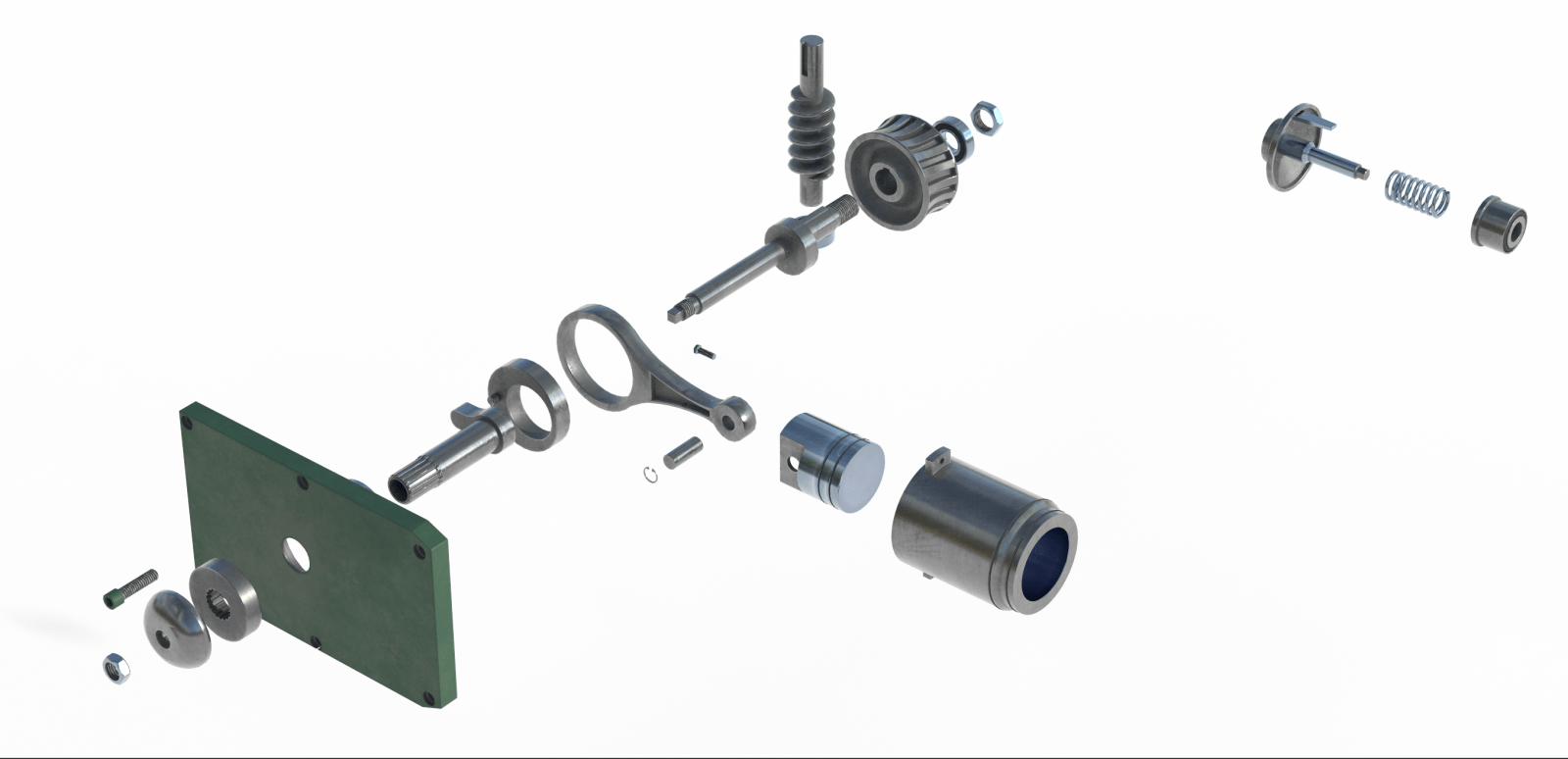

5. Поршневой насос.
6. Радиально-поршневой насос с золотниковым распределением.
7. Радиально-поршневой насос с клапанным распределением.
8. Центробежно-вихревой насос.
9. Центробежный насос с закрытым рабочим колесом.
10. Центробежный насос с открытым рабочим колесом.
11. Шестеренный насос с внешним зацеплением.
12. Шестеренный насос с внутренним зацеплением.

Методические указания

Список оборудования и изучаемых элементов:

Аксиально-поршневой насос с наклонным блоком: 1) Пружина; 2) Вал; 3) Блок цилиндров; 4) Корпус; 5) Распределитель; 6) Задняя крышка; 7) Подшипник; 8) Болт; 9) Дистанционное кольцо; 10) Дистанционная шайба; 11) Стопорное кольцо; 12) Втулка; 13) Передняя крышка; 14) Уплотнительная манжета; 15) Стопорное кольцо; 16) Пробка; 17) Поршень

Аксиально-поршневой насос с наклонным диском: 1) Нижняя часть корпуса; 2) Подшипник; 3) Вал; 4) Поршень; 5) башмак; 6) Уплотнение нижней части корпуса; 7) Втулка; 8) Направляющая пластина; 9) Верхняя часть корпуса; 10) Крышка; 11) Болт малый;  12) Шайба; 13) Блок цилиндров; 14) Болт большой; 15) Болт средний; 16) Опорный диск; 17) Уплотнитель; 18) Ручка; 19) Стопорное кольцо; 20) Уплотнение для ручки;  21) Шпонка; 22) Направляющая; 23) Муфта; 24) Распределитель;

Пластинчатый насос двукратного действия: 1) Ротор; 2) Пластина; 3) Болт; 4) Старор; 5) Подшипник; 6) Корпус 7) Крышка;  8) Распределительный диск;

Пластинчатый насос однократного действия:

View Fullscreen

Описание

Обучающий виртуальный тренажерный комплекс позволяет проводить тренировки по сборке/разборке гидравлических насосов различных типов в режиме виртуальной реальности.
